重型手动杠杆链式葫芦是一种易于使用和携带的手动葫芦。它结实耐磨,具有很高的安全性能。它适用于工厂,矿山,建筑工地,码头,码头,仓库等。机器的安装和货物的吊装,特别是在开放式和无动力作业中,显示出其优越性。
手动葫芦的型号为HCB05,HCB10,HCB15,HCB20,HCB30,HCB50,HCB100,HCB200,适用于500kg,1ton,2ton,3ton,5ton,10ton,20ton的不同容量。
特征:
- 设计紧凑,全钢结构,轻巧的拉手
- 2,200磅的起重能力足以满足大多数工业应用的需求
- 手动葫芦使用负载共享齿轮,使重物的举升变得容易
- 锻造的吊钩设计用于缓慢弯曲,以警告过载。
- 符合CE安全标准
i-Lift号 | 2110601 | 2110602 | 2110603 | 2110604 | 2110605 | 2110606 | 2110607 | 2110608 | |
模型 | HCB05 | HCB10 | HCB15 | HCB20 | HCB30 | HCB50 | HCB100 | HCB200 | |
额定容量 | 千克(磅) | 500(1100) | 1000(2200) | 1500(3300) | 2000(4400) | 3000(6600) | 5000(11000) | 10000(22000) | 20000(44000) |
标准提升高度 | 毫米(英寸) | 2500/3000(100/120) | 3000/5000(120/200) | ||||||
测试负荷 | N | 6.3 | 12.5 | 18.8 | 25 | 37.5 | 62.5 | 125 | 250 |
达到额定容量 | ñ | 160 | 310 | 360 | 320 | 360 | 400 | 430 | 430 |
负载链数下降 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | |
挂钩H的最小距离 | 毫米(英寸) | 280(11) | 300(12) | 360(14.2) | 380(15) | 470(18.5) | 600(23.6) | 730(28.7) | 1000(40) |
迪亚负载链 | 毫米(英寸) | Ø6* 18 | Ø6* 18 | Ø8* 24 | Ø6* 18 | Ø8* 24 | Ø10* 30 | Ø10* 30 | Ø10* 30 |
(0.2*0.7) | (0.2*0.7) | (0.3*0.9) | (0.2*0.7) | (0.3*0.9) | (0.4*1.2) | (0.4*1.2) | (0.4*1.2) | ||

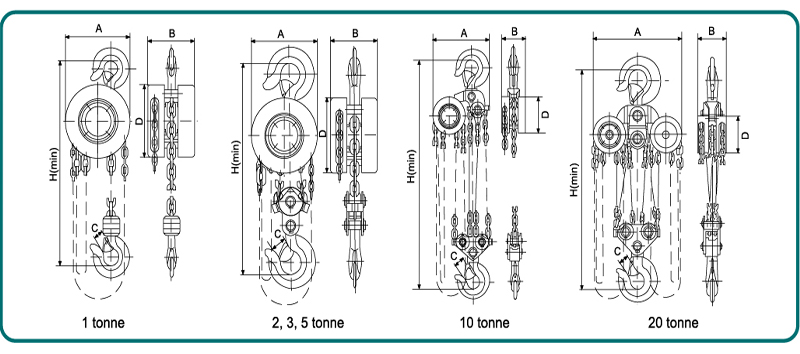

尺寸图 | 毫米(英寸) | 142(5.6) | 142(5.6) | 178(6.8) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) |
B毫米(英寸) | 130(5.1) | 122(4.8) | 139(5.6) | 122(4.8) | 139(5.6) | 162(6.4) | 162(6.4) | 189(7.4) | |
C毫米(英寸) | 24(0.9) | 28(1.1) | 32(1.2) | 34(1.3) | 38(1.5) | 48(1.9) | 62(2.4) | 82(3.2) | |
D毫米(英寸) | 142(5.6) | 142(5.6) | 178(6.8) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) |
操作步骤:
1.严禁使用电缆拉力过载。
2.严禁使用除人力以外的其他力量操作。
3,使用前,请确保各部件完好无损,传动部件和起重链条润滑良好,空转状态正常
4,起吊前检查上下钩是否吊好,吊链应垂直悬挂。不得有扭曲的链节,并且双排链的下部挂钩框架不得翻转。
5,操作人员应与手轮站在同一平面上摆动手链,使手轮沿顺时针方向旋转,以增加重量;当手链反向时,重量可以缓慢降低。
6,起吊重物时,严禁人员在重物下工作或行走,以免造成重大事故。
7,在举升过程中,无论重量增加还是下降,拉动手链时,受力均应轻柔。请勿用力过大,以免手镯跳动或卡环。
8.如果操作员发现拉力大于正常拉力,应立即停止使用。防止损坏内部结构,以防止发生事故。
9.重物安全稳固着地后,从链条上卸下钩子。
10.使用后,轻柔地拿起,放在干燥通风的地方,并涂抹润滑油。
