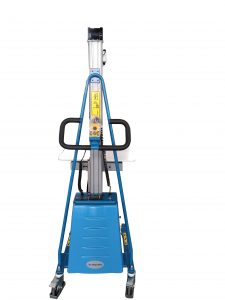

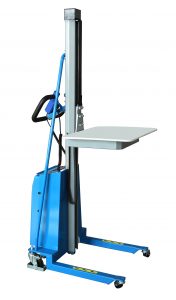

E150R工作定位器

该系列电动电梯操作简便,安全可靠,体积小,高效,免维护,自动,省力,可靠的小型电动链传动,高性能的面板控制;可移动的电动按钮控制平台或其他附件向上或向下移动。该系列工作定位器主要用于货物平移,抬高或打桩,或在平整光滑的地面上以一定高度起降货物。外形美观,高强度铝合金立杆,方便灵活的电控,自动省力的特点,使电梯得到了广泛的应用。特别是几个附件的配置和预备级平台使电梯特别适用于电梯的过渡。小型圆柱状工件,例如包装材料印刷厂,超市,酒店等中的工件。

视频展示:

电动堆高车具有型号E100R,E150R,E180N,E250N,E300N,工作定位器的重量也类似于型号E100W,E150W,E180W,E250W,E300W。

▲所有这些可选的标准附件都有各种特殊版本。

▲E型也有AISI 304不锈钢版本,可用于无菌区域或食品领域。

▲强大的电机,电池12Ah&20Ah。一系列高度灵活,轻便的举升机,旨在将压力从任何举升工作地面上带到超过肩部的高度。

▲非常适合在狭窄的过道和狭窄的空间中使用。从制药到餐饮,从包装线到食品加工,从仓库到办公室,厨房,实验室,零售店和儿子的所有应用的完美选择。

▲也可以选择称重系统。

▲E系列自动电子过载保护系统,确保安全。免维护密封电池,自动充电器。



提供快速更改附件: 该平台可以更改为滚珠传输单元,滚轮平台,V形块或主轴,带钩的叉甚至钳子。

我电梯号15515091551510155150515515061551511
模型E100RE150RE180NE250NE300N
类型电动
容量公斤(磅)100(220)150(330)180(396)250(550)300(660)
负荷中心毫米(英寸)235(9.3)200(8)
最大货叉高度毫米(英寸)1700(67)1500(60)1500/1800(60/70)
最小货叉高度毫米(英寸)130(5.1)
平台尺寸毫米(英寸)470*600(18.5*23.6)480*610(18.9*24)470*600(18.5*23.6)
整体尺寸毫米(英寸)870*600*1990(34.3*23.6*78.3)870*600*1790(34.3*23.6*70.5)870*740*1920(2220)(33.5*29.1*75.5(86.6))
载重轮毫米(英寸)75(3)
方向盘毫米(英寸)125(5)
电池,免费维修24V / 12Ah24V / 20Ah
净重公斤(磅)66(145.2)63(138.6)85(187)90(198)105(231)

作为工作定位器的制造商,i-Lift还提供电动堆高车,称重工作定位器,手动工作定位器平台工作定位器,手动液压堆高车,轻型堆高车,高扬程电动堆高车等。

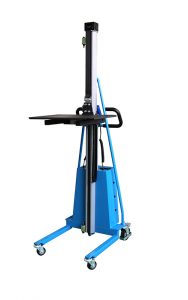

称重系统也是可选的。

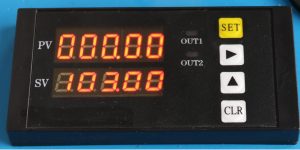

高精度1%固定称重传感器10%过载保护系统确保安全。

警告

  1. 仅在平整光滑的地板上使用。
  2. 不要过载,确保负载均匀。重载时要特别注意。
  3. 蜂鸣器发出哔哔声以警告电池电量低,及时充电或电池损坏。
  4. 确保充电器的输入电压符合当地电网电压。
  5. 不要接触链条或其他运动部件。
  6. 不要在重负荷下长时间连续工作,以免因电机和面板过热而造成麻烦。
  7. 在最大额定载荷的0.7倍下工作时,电梯的使用寿命应大大延长。
  8. 在操作之前,请保持电气控制箱处于关闭状态。

。电动工作定位器操作指南

1)电梯:过渡,装卸操作。

1.1在任何高度进行货物装卸之前,将卡特彼勒锁上。

1.2装卸时要注意载荷的均匀性;偏斜的负载始终不被重视。

1.3提及不要从单面卸货中失去平衡,以免发生危险事件。

1.4当需要在未完成卸载的情况下移动电梯时,请注意仍然需要卸载的众神的均匀性。

1.5为了确保安全,在移动装载的电梯时,将电动工作定位器的平台降低到最低位置。

2)电梯:爬升和下降操作

2.1当电梯在一定高度上堆放货物时,请注意停在正确的位置并确保需要的操作空间。

2.2锁定车轮,然后打开电源。

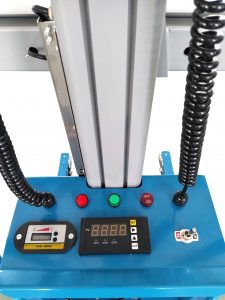

2.3按下面板上的UP按钮,平台平稳爬升至所需高度,然后松开按钮,平台保持静止且不得滑落。可移动的手控制面板方便操作员在不同位置进行观察和操作。

2.4当货物升至卸货或堆放所需的高度时,请严格按照规定操作电梯。

2.5从球拍上取下货物时,请严格遵守规定操作电梯。

2.6完成一定高度的卸货后,按SOWN按钮使平台平稳下降;当平台应停止下降以使电梯在同一位置但不同高度执行新工作时,可以在需要的任何高度释放DOWN按钮。

2.7电梯的设计具有过载保护功能。每当负载超过额定容量的25%时,不得升高平台,电梯不得执行上升,下降和车辆过渡的工作。

2.8电动作业变位机的设计具有低功率保护的功能。如果在满载的爬升和下降过程中电池电量不足以进行工作,蜂鸣器会连续发出50秒蜂鸣声并发出警报,然后自动切断电源电路,并点亮指示灯(在此期间操作员应将平台降到最低位置);电梯受到保护,即使仍然接通电源,爬升或下降操作也无效。

3)细胞

3.1选择高性能的免维护免维护密封酸性铅蓄电池,为电梯供电。它的特点是放电能力低,安全,易于安装和转换,可在-15ºC〜50ºC的环境温度范围内使用。

3.2电池的使用寿命在很大程度上取决于正确的使用方式。在低压条件下重复使用时,应大大缩短电池的使用寿命,甚至烧毁控制元件。考虑到这一点,电梯在电气控制部分被设计为具有低压保护功能。电梯在低压下进行上升或下降操作时,蜂鸣器应连续鸣响50秒,然后切断电源。操作人员应及时给电池充电。

4)充电器

4.1随电梯一起提供了高性能充电器,因此该电池可在任何方便的电源端子上充电。确保充电器的入口电压满足当地电网的电压要求。

4.2在关闭电梯电源的情况下进行充电时,连接充电器的电源引脚和电源端子插座,充电器的电源的红色指示灯点亮,而充电状态的绿色指示灯点亮,表示电池处于充电状态;当绿色指示灯消失时,表示电池已充满电。通常,充电时间为10到12个小时。

4.3在重负荷工作期间,充电后的电池应显示低电压状态,可能是电池已损坏或充电器有故障。
